برد دستگاه بخار سرد (ماژول راه اندازی بخور آب سرد) کپی

برد دستگاه بخور سرد : برد دستگاه بخور سرد شامل برد تغذیه، برد درایو دستگاه بخور سرد، ولوم، رید رله وال ای دی میباشد.

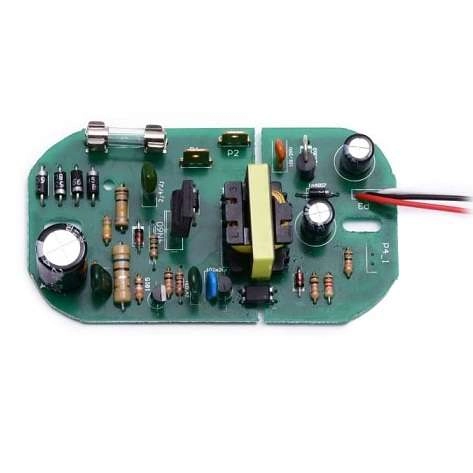

برد تغذیه : برد تغذیه بخور سرد یک تغذیه سوییچینگ میباشد که تغذیه مورد نیاز جهت اتصال فن(12ولت) وبرد درایو (40ولت)را فراهم میکند.

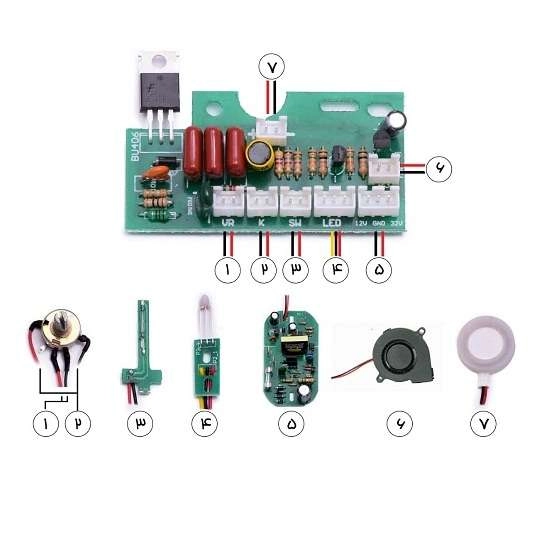

برد درایو بخور سرد :برد درایو بخور سرد شامل هفت سوکت میباشد که دو تای آن سه پین و بقیه دو پین هستند. سوکت های سه پین جهت اتصال تغذیه(12v GND 40v)وال ای دی (LED) میباشند. همچنین سوکت های دو پین جهت متصل نمودن رید رله (SW) کلید(K) ولوم(VR) فن(FAN) و قطعه پیزو الکتریک میباشد که با مثبت و منفی بر روی برد مشخص شده است.

این مجموعه برای پیزو 2cm طراحی شده است ولی برای پیزو های 2.5cm نیز قابل استفاده می باشد.

توجه کنید که ولوم نصب شده بر روی دستگاه باید حتما 5kباشد در غیر اینصورت مدار دچار مشکل میشود.

**مجموعه بالا توسط تولید کننده قبل از بسته بندی به صورت کامل تست شده و از سلامت آن اطمینان حاصل می گردد , لذا بع علت حساس بودن این مدار , این مجموعه فاقد گارانتی می باشد. توجه داشته باشید درصورت اشتباه متصل نمودن هر یک از سوکت ها امکان سوختن مدار تغذیه وجود دارد.**

توجه : این بسته شامل پیزو و فن نبوده و در صورت نیاز می توانید فن و پیزو را از فروشگاه تهیه نمایید.
