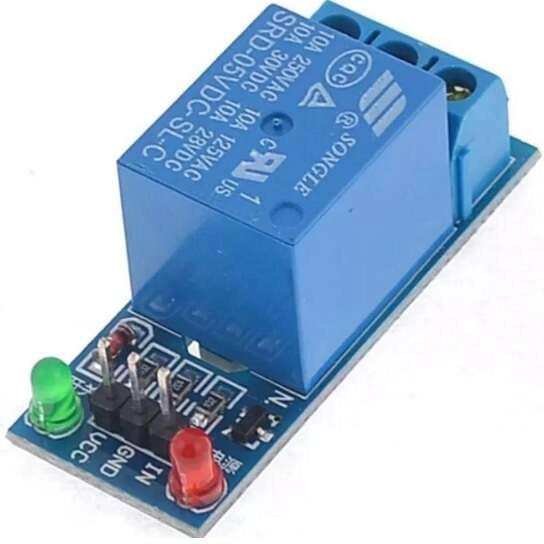

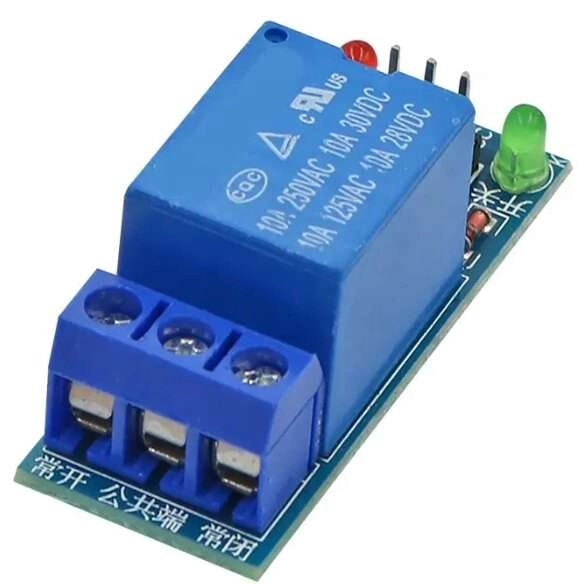

ماژول رله 5 ولت 1 کاناله (شیلد رله آردوینو 1 کاناله همراه با اپتوکوپلر)

ماژول رله 1 کاناله 5 ولتی مناسب برای اتصال به برد های آردوینو و سایر هدر برد های توسعه. خروجی برد های آردوینو و هدر برد ها به حداکثر می توانند 40 میلی آمپر را برای کاربر تامین کنند و در صورت جریان کشی بیش از این عدد آی سی اصلی و یا قسمتی از هدر برد آسیب خواهد دید. از این رو برای کنترل سایر ادوات و وسائلی که نیاز به اتصال به برد های آردوینو و سایر برد های هدر برد دارند , باید از رله استفاده کرد. رله ها تحمل جریان دهی تا 7 آمپر را داشته و می توانند برق DC و یا AC را قطع و وصل نمایند. فقط باید توجه داشته باشید که ولتاژ تحریک ماژول رله 5 ولت می باشد و برای قطع و وصل شدن نیاز به اتصال برق 5 ولت DC دارند. از دیگر مزیت های ماژول رله نسبت به رله عدم نیاز به نیاز به لحیم کاری , داشتن ترمینال آبی برای خروجی ها , داشتن پین هدر و اتصال آسان بین آردوینو و ماژول رله توسط کابل جامپر می توان اشاره کرد.

برای خرید ماژول رله تک کانال 5 ولت مناسب اتصال به برد های آردوینو به صورت اینترنتی و یا مشاهده قیمت می توانید از همین صفحه اقدام نمایید.

1. This module complies with international safety standards, and there is an isolation slot between the control area and the load area;

2. Adopt authentic relay;

3. With power supply and relay operation indication, the light is drawn on and disconnected;

4. When there is a signal at the signal input end, the common end and the constant beginning will conduct;

5, can be used as a single chip development board module, can be used as home appliance control;

6, control DC or AC signal, can control 220V AC load;

7. There is a normally open and a normally closed contact;

8. The blue KF301 terminal is more convenient to connect the control line.

Electrical parameters:
Voltage version: 5V
Static current: 4mA
Operating current :65mA
Trigger voltage: 0-2V
Trigger current: 2mA

About the high level and low level trigger mode of the explanation, do not understand the friends have a look:

High level trigger refers to the trigger mode with voltage between the signal input end and the ground, which can be understood as a way to trigger the short circuit between the signal input end and the positive pole of VCC.

Low level trigger refers to the trigger mode in which the voltage between the signal input terminal and the ground is OV, which can be understood as a way to trigger the short-circuit between the signal input terminal and the GND negative pole
