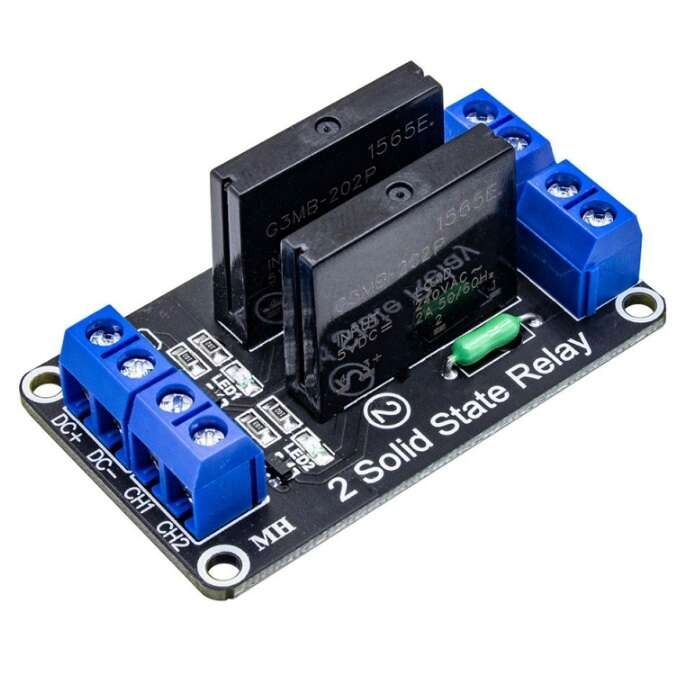

ماژول رله SSR دو کاناله OMRON 250V/2A (شیلد رله حالت جامد دو خروجی)

ماژول رله Solid State Relay که به اختصار به آن رله SSR و یا رله حالت جامد می گویند , رله های SSR ساختار پیچیده تری نسبت به رله های معمولی داشته و برای موارد خاص که نیاز به سوئیچ زنی با فرکانس بالا نیاز هست , استفاده می شود. ورودی و خروجی های ماژول رله SSR مانند ماژول رله معمولی بوده و برای اتصال راحت تر دارای ترمینال آبی می باشد. عبارت low level triger که روی این رله ها نوشته شده است به معنی این است که این رله با ولتاژ 0 ولت تحریک می شود. ترمینال سه کاناله روی ماژل دارای سه خروجی ولتاژ مثبت و GND و دیگری برای ارسال فرمان به رله قرار داده شده است. تفاوت دیگر این رله نسبت رله معمول ابعادی کوچکتر آن هاست.

برای خرید ماژول رله SSR دو کانال 250V/2A OMRON به صورت اینترنتی و مشاهده قیمت آن می توانید از همین صفحه اقدام نمایید.

2 Channel 5V High-Level Solid State Relay Module With Fuse Solid State Relay 250V 2A

product description:
1, Omron 5V solid state relay 240V 2A, output with resistance fuse 240V 2A.
2, size: 55 * 33 * 25 (length * width * height) net weight: 21.5g
3. Input power: 5V DC (160MA)
4. Input control signal voltage:

(0-2.5V state low level relay ON)
(3.3-5V state high level relay OFF)

5. The blue KF301 terminal is more convenient to connect to the control line.

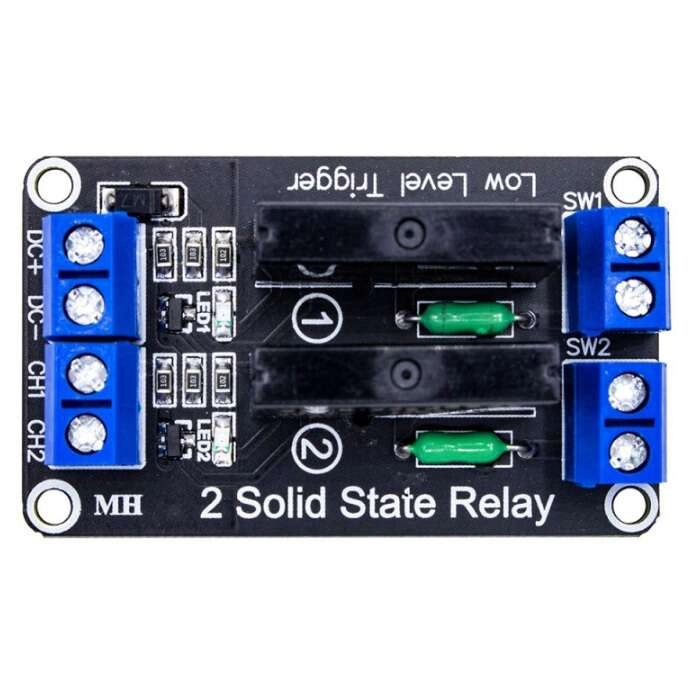

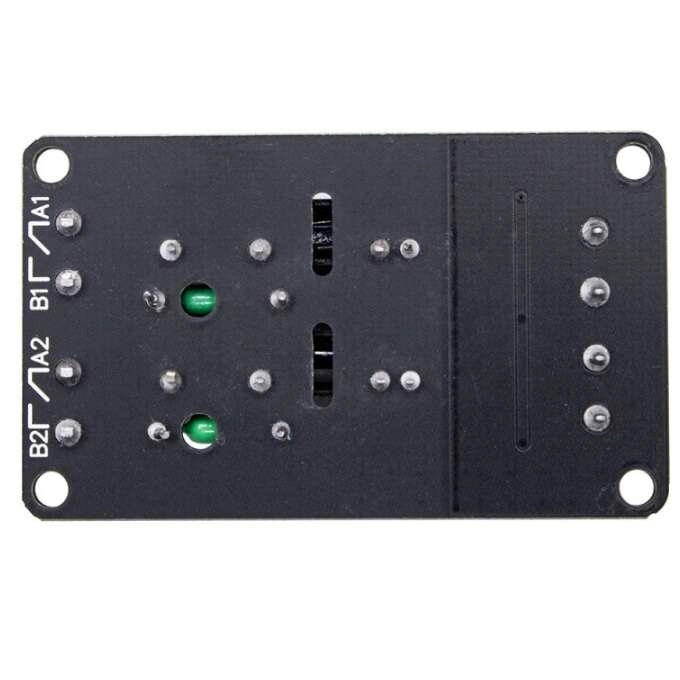

Module interface:
Input section:
DC+: Connect the positive pole of the power supply (powered by the relay voltage)
DC-: connected to the negative pole of the power supply
CH1: 1 relay module signal trigger terminal (low level trigger is valid)
CH2: 2-way relay module signal trigger terminal (low level trigger is valid)
High and low meaning:
High-level triggering means that there is a forward voltage between the signal trigger terminal (IN) and the negative pole of the power supply. Usually, a triggering method is used to connect the positive pole of the power supply to the trigger terminal. When the trigger terminal has a positive voltage or triggers. At the voltage, the relay pulls in.
Low-level triggering means that the voltage between the signal trigger terminal and the negative pole of the power supply is OV, or the voltage at the trigger terminal is lower than the voltage of the positive pole of the power supply. When the voltage is low enough to trigger, the relay is pulled in, usually A triggering method in which the negative pole of the power supply is connected to the trigger terminal, so that the relay is attracted.

Electrical parameters:
Voltage version Quiescent current Operating current Trigger voltage Trigger current
1 way 5V 0mA 12.5mA 0-2.5V 2mA
2 way 5V 0mA 22.5mA 0-2.5V 2mA
Product instructions:
1. Power supply of the module: the power supply must be DC, and the voltage should match the voltage of the relay.
